秋月電子で購入のSHARP LCD（400×240モノクロ）を ME-ESP32で動かしてみた　Adafruitライブラリにフォントを追加

前回の投稿

CoopTec
自由研究：秋月電子で購入のSHARP LCD（400x240モノクロ）を ME-ESP32で動かしてみ...
https://www.cooptec.jp/archives/1725
秋月電子で販売されている SHARPの400x240モノクロLCDを ME社製ESP32ボードで動かしてみた。秋月電子のサイトはこちらhttp://akizukidenshi.com/catalog/g/gP-04944/使用したライブラリは次の２つ Adafruit_SHARP_Memory_Displayhttps://github.com/adafruit/Adafruit_SHARP_Memory_Display Adafruit GFX libraryhttps://github.com/adafruit/Adafruit-GFX-Library 上記のgithubサイトからダウンロードして Arduino-IDE の librariesフォルダにファイルを展開する方法でインストールする。今回は別の方法「Arduino-IDE ライブラ...

では



で秋月電子で販売されている SHARPの400×240モノクロLCD（http://akizukidenshi.com/catalog/g/gP-04944/）を ME社製ESP32ボードで Adafruit_SHARP_Memory_Display に添付されているスケッチ例（sharpmemtest）のサンプルプログラムを動かすまででした。

今回は Adafruit GFX library にはTrueTypeフォントファイルを Adafruit GFX library で扱えるcのヘッダファイルに変換するコマンドが含まれていたので、このコマンドを使って Adafruit GFX library にフォントを追加してみることにした。

Adafruit GFX libraryを普通に導入した場合に使用できるフォントは「Arduino/libraries/Adafruit-GFX-Library/Fonts」フォルダに置いてあるようです。このフォルダに新しいフォントファイル（.h）を追加していけば Arduinoのスケッチから使えるようになるわけです。

変換コマンドはAdafruit GFX libraryを展開したフォルダ「Arduino/libraries/Adafruit-GFX-Library/fontconvert」にソースコードファイルで置いてあるので始めにビルド（コンパイル）する必要があります。Makefileもあったので windows上でもビルド出来るようですが今回は Linux (Raspberry Pi3) で以後の作業をする進めることにしました。

「Arduino/libraries/Adafruit-GFX-Library」フォルダ以下を Linux (Raspberry Pi3) に FTP等でコピーし、ターミナルを開いて make するだけでビルドは完了します。（warningが出ましたが気にしない。）

次に追加したTrueTypeフォントファイルを用意します。

今回は、Raspberry Pi 内にある「/usr/share/fonts/truetype/freefont/FreeMonoBold.ttf」と

 けしかんさんが作成されている 7・１４SEGフォントの DSEG

www.keshikan.net
7セグ・14セグフォント 「DSEG」
https://www.keshikan.net/fonts.html
LEDやデジタル時計でおなじみのセグメント表示を意識したフリーフォント「DSEG」を公開しています。



の「DSEG7Classic-Bold.ttf」を用意し変換してみた。

変換は次の２つのコマンド列

./fontconvert FreeMonoBold.ttf 32 0 255 > FreeMonoBold64.h

./fontconvert DSEG7Classic-Bold.ttf 32 0 255 > DSEG7Classic_Bold32.h

を実行すれば FreeMonoBold32.h と DSEG7Classic_Bold32.h が出来上がり。

後はこの２つのファイルを 「Arduino/libraries/Adafruit-GFX-Library/Fonts」フォルダにコピーすれは Arduinoスケッチから使えるようになるというわけです。

windows上の ArduinoIDEで使う場合は Raspberry Pi から WindowsPC の 「Arduino/libraries/Adafruit-GFX-Library/Fonts」フォルダにFreeMonoBold32.hとDSEG7Classic_Bold32.hをコピーしましょう。

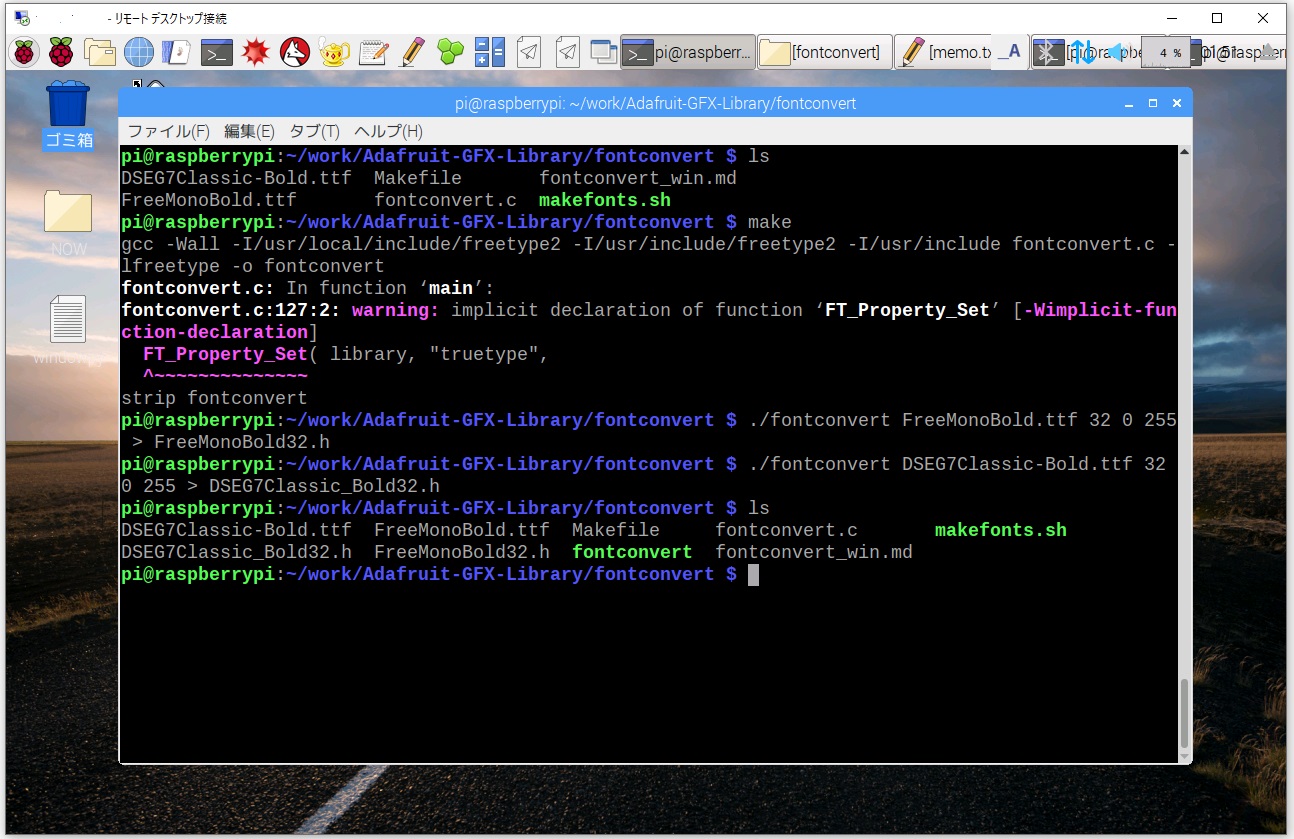

Raspberry Pi上での fontconvert コマンドのビルドからtrueTYpeフォントの変換までのRaspberry Pi のデスクトップの画像を載せておきます。こんな感じ。



なお、マルチバイト（日本語）フォントの変換はうまく行きませんでした。

半角英数字のASCIIコード（0-255）の範囲でのみこの変換コマンドは使えそうです。

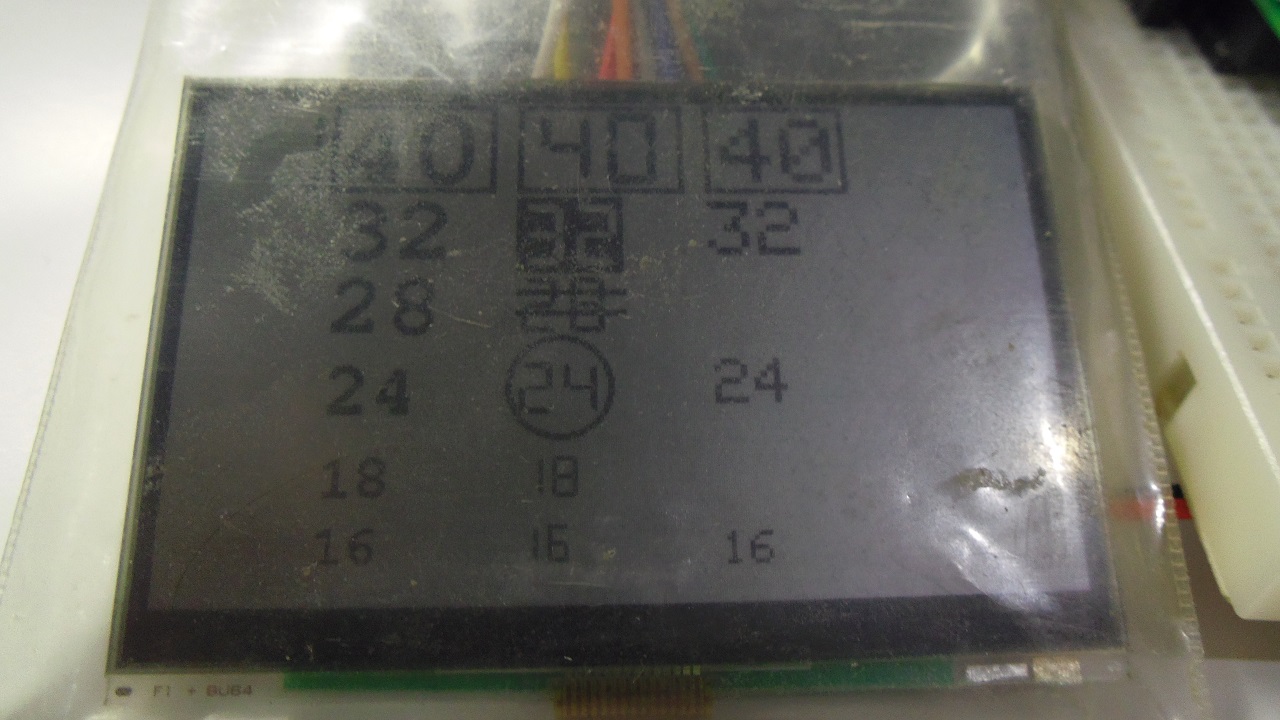

上の数字のフォントは左から「FreeMonoBold」「DSEG7Classic_Bold」「システム標準」。
